核心技术优势

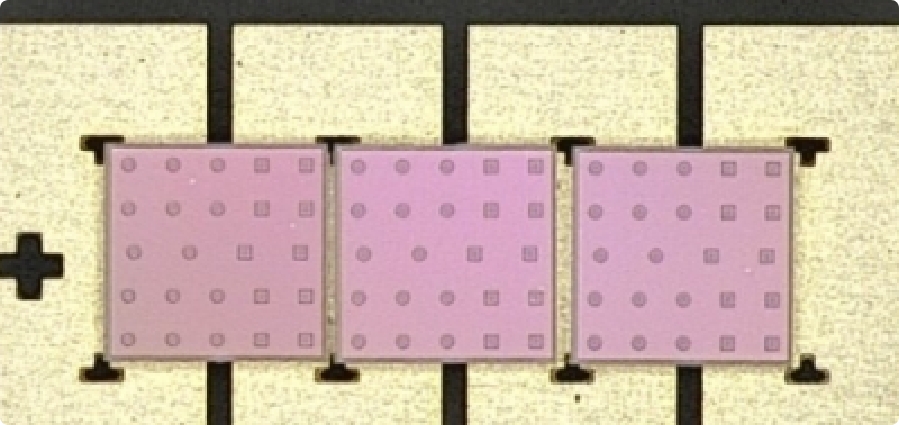

倒装芯片封装技术最显著的优势在于其超高的互联密度。传统引线键合封装受限于键合线间距与数量，单位面积互联点数通常不超过 1000 个；而倒装芯片采用焊球阵列（BGA）或凸点连接，可将互联密度提升至 5000 个 /cm² 以上。据行业测试数据，某高端处理器采用倒装芯片封装后，数据传输速率较引线键合封装提升 3 倍，延迟降低 60%，显著增强了芯片间的通信效率。

在电气性能方面，倒装芯片封装大幅缩短了信号传输路径，有效降低寄生电阻、电感和电容。以高速 SerDes 芯片为例，倒装芯片封装可将信号损耗减少 40%，信号完整性提升显著。同时，由于芯片与基板直接接触，倒装芯片封装的热阻相比传统封装降低 50%，某服务器 CPU 采用倒装芯片封装后，结温降低 15℃，散热效率明显提高，为高性能芯片稳定运行提供保障。

此外，倒装芯片封装技术高度适配半导体制造工艺，可与晶圆级封装（WLP）、2.5D/3D 集成等先进技术结合。通过晶圆级倒装芯片工艺，封装尺寸可缩小至与芯片尺寸相近，实现 “芯片即封装”，相比传统封装体积减少 70%，满足了 5G 终端、物联网设备对小型化的严苛要求。

颠覆性应用场景

在高性能计算领域，倒装芯片封装技术已成为高端处理器和图形处理器（GPU）的标配。如 AMD 的 Zen 系列处理器和 NVIDIA 的 RTX 系列 GPU，均采用倒装芯片技术实现多芯片模块（MCM）集成。通过将多个计算核心、缓存芯片与高速互联芯片倒装焊接在同一基板上，这些产品的计算性能提升 40%，功耗降低 30%，推动数据中心运算效率大幅跃升。

通信领域同样受益于倒装芯片封装技术。在 5G 基站射频模块中，倒装芯片封装可将功率放大器、滤波器等器件紧密集成，使模块尺寸缩小 30%，功耗降低 25%。华为的 5G 基站设备采用倒装芯片封装的射频芯片后，信号覆盖范围扩大 20%，有效提升了 5G 网络部署效率。此外，倒装芯片技术在光通信芯片中的应用，使光模块的数据传输速率突破 400Gbps，为下一代高速网络奠定基础。

在汽车电子领域，倒装芯片封装技术助力智能驾驶与车规级芯片发展。特斯拉 Autopilot 芯片采用倒装芯片封装，实现了每秒 144 万亿次的运算能力，同时满足车规级 - 40℃至 125℃的宽温工作要求。倒装芯片封装的高可靠性与高集成度，使汽车 ECU（电子控制单元）的体积缩小 40%，抗振动、抗电磁干扰能力显著增强，为自动驾驶系统的稳定运行提供保障。

现存挑战与突破方向

尽管优势突出，倒装芯片封装技术的进一步发展仍面临诸多挑战。工艺复杂性是首要难题，倒装芯片制造涉及凸点制备、回流焊接、底部填充等精密工艺，任何环节的偏差都可能导致焊接不良、空洞等问题。目前行业内倒装芯片封装的良品率约为 88%，距离理想的 95% 仍有差距，特别是在微米级凸点焊接工艺中，焊球偏移量每降低 1μm，良品率可提升 2%。

成本控制也是制约因素之一。倒装芯片封装设备与材料成本高昂，凸点制备所需的金、锡等贵金属，以及底部填充胶等材料，使单颗芯片封装成本较引线键合高出 30%-50%。行业正探索铜柱凸点、纳米银烧结等低成本替代方案，目标在 2026 年前将倒装芯片封装成本降低 20%。

此外，随着芯片集成度不断提高，倒装芯片封装面临散热瓶颈。当芯片功率密度超过 100W/cm² 时，传统底部填充材料的导热性能已难以满足需求。研发新型高导热、低应力的填充材料，以及优化热管理结构，成为突破散热瓶颈的关键。
